定制衣柜的結構解析

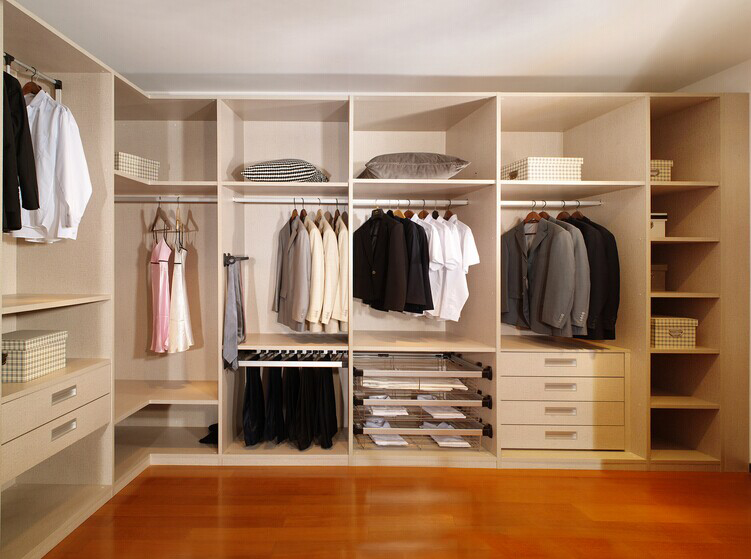

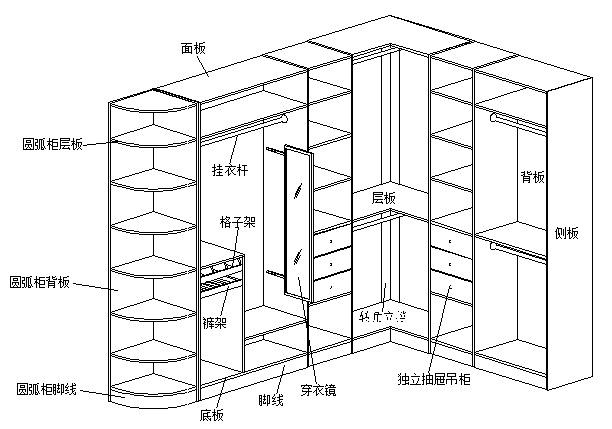

一、整體衣柜柜體結構：

（1）側板 （2）頂、底板 （3）層板 （4）轉角柜立撐 （5）腳線 （6）背板 （7）格子架 （8）褲架 （9）獨立抽屜柜 （10）穿衣鏡 （11）拉籃

二、衣柜產品（模塊）的結構分類：:

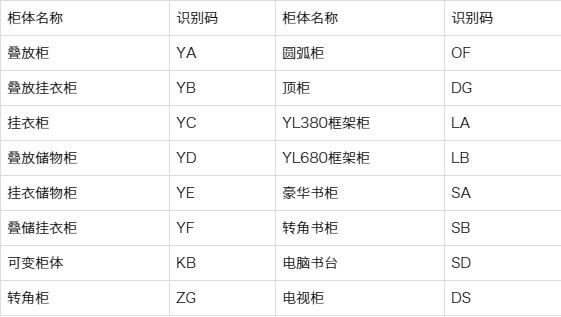

注：疊放柜、疊放掛衣柜、掛衣柜、疊放儲物柜、掛衣儲物柜、疊儲掛衣柜、可變柜體統一稱為直型柜（圓方軟件生成柜體用此編號）

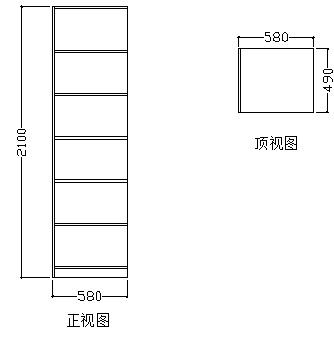

1）疊放柜YA：主要是疊放毛巾，衣服，放其它東西的柜子，主要是層板結構。請看圖例：

2）疊放掛衣柜YB：主要是疊放毛巾或衣服，掛衣服，褲子,放其它東西的柜子，上面是層板

下面是掛衣桿結構。請看圖例：

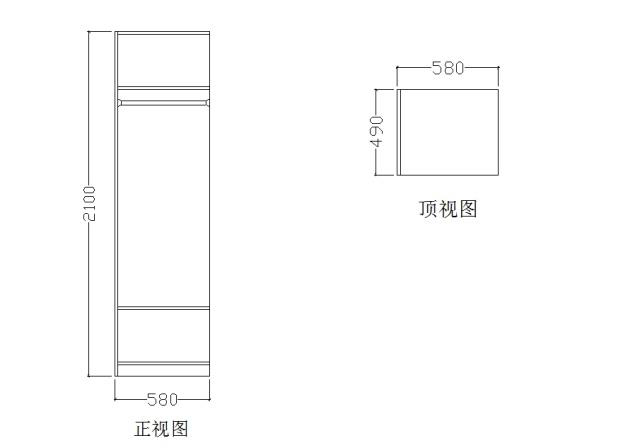

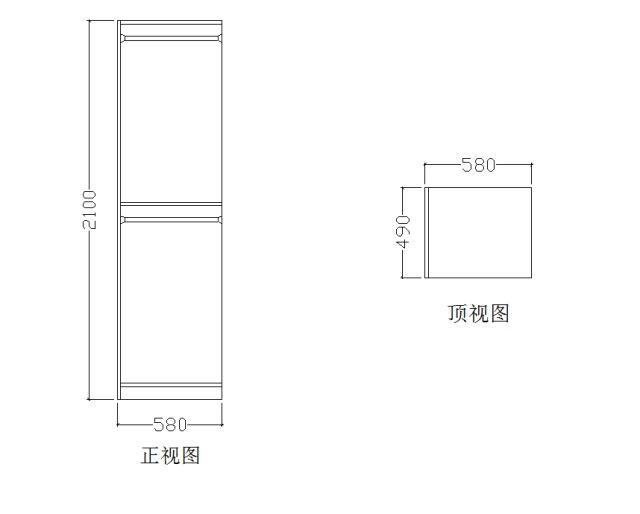

3）掛衣柜YC：

主要是掛衣服，褲子，放其它東西的柜子；上(下)都是掛衣桿結構。

請看圖例：

4）疊放儲物柜YD：主要是疊放毛巾或衣服，帶抽屜或功能配件儲放物品的柜子，上面是層板，下面是抽屜或拉藍，格子架。請看圖例：

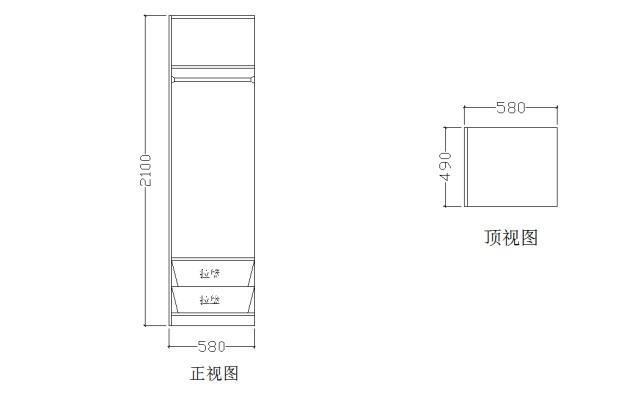

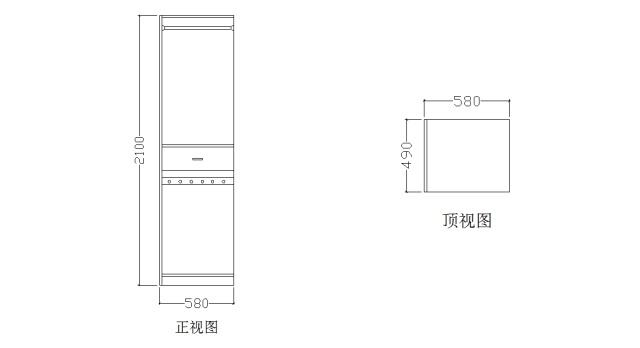

5）掛衣儲物柜YE：主要是掛衣服，褲子帶抽屜或功能配件儲放物品的柜子，上面是掛

衣桿，下面是抽屜或拉藍，格子架。請看圖例：

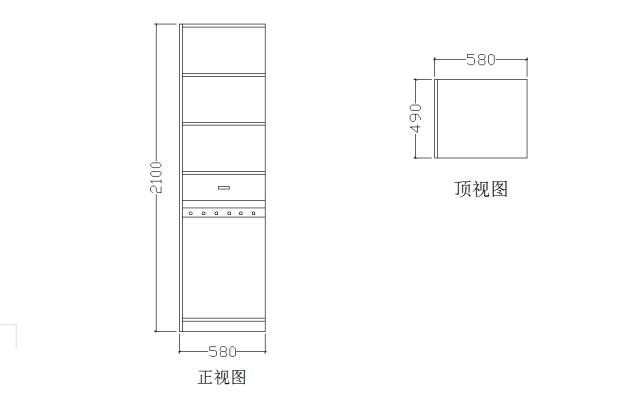

6）疊儲掛衣柜YF：主要是掛衣服，褲子帶抽屜或功能配件儲放物品的柜子，上面是層板，下面掛衣桿，再下面是抽屜或拉藍。請看圖例：

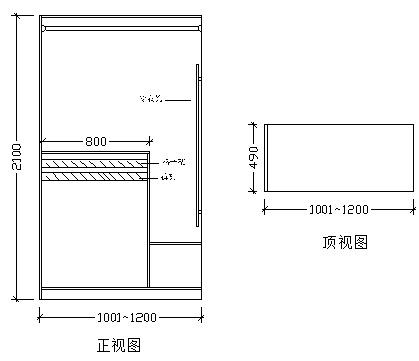

7）可變柜體YG：主要是指深度，高度標準；只有寬度從801—1200mm可變稱為可變柜體。

請看圖例：

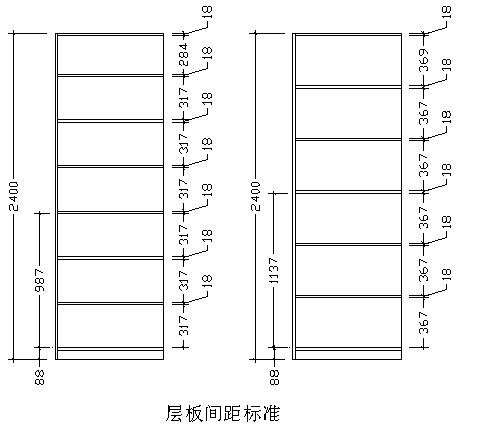

8）柜體的層板間距：柜子的層板間距分為兩種317mm與367mm。一般情況下317mm為正常間距，如果在設計時掛衣間距不夠，也可以用367mm為間距標準。請看圖例：

三、衣柜產品結構知識：

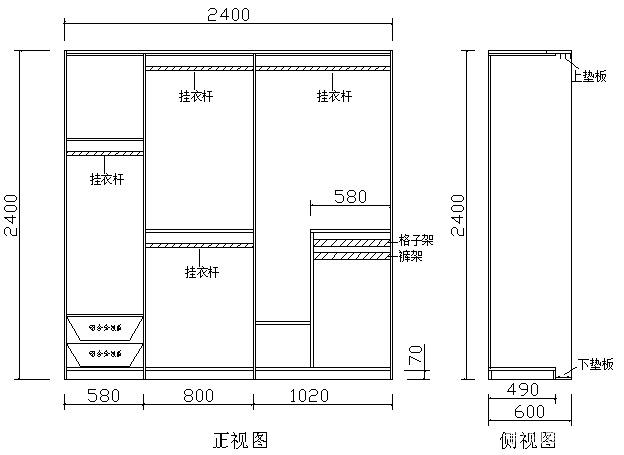

1、直型柜的結構知識

1）板式衣柜的組合是側板包頂（底）板，側板與頂（底）板的連接是用三合一和木梢連接的。衣柜前后都有腳線，腳線高度為70mm。

2）衣柜要做趟門，如果沒有頂柜，需在頂板上面加一塊18mm厚的180mm寬的上墊板，用來裝趟門的上導軌，另外在下面還要加一塊18mm厚的110mm寬的下墊板裝趟門的下導軌。

3）對于衣柜衣帽間側板，頂（底）板為490mm深的柜子，背板包槽15mm，槽寬6*6mm深。層板深度為475mm。對于側板，頂（底）板為550mm深的柜子，背板包槽15mm，槽寬6*6mm深。層板深度為485mm。

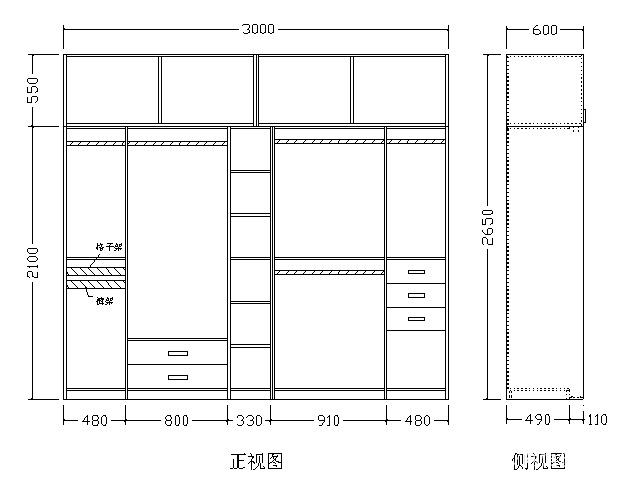

請看示意圖：

2、頂柜的結構知識

1）衣柜要做趟門帶頂柜，上導軌直接裝在頂柜的底板上；不過在下面還是要加一塊18mm厚的110mm寬的下墊板裝趟門的下導軌。

2）頂柜做平開門總深度是600mm，側板是580mm深，背板包槽15mm，槽寬6*6mm深。如有中側板是565mm。

請看示意圖：

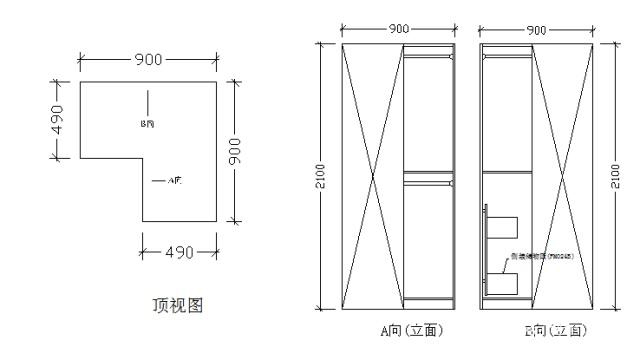

3、轉角柜的結構知識

1）轉角柜由于結構比較特殊，要單獨設計成一個獨立的柜子，左右兩邊不能與鄰柜共用側板，在背后轉角位置需做兩塊120mm寬的立板，用于加固和安裝背板。

2）轉角柜的層板是一整塊板，然后經過加工切L型而成的，腳條為70mm高度，柜子結構要注意的是背后的兩塊120mm寬的立板。

3）轉角柜一般情況下只適合做衣帽間，如果要做趟門或是平開門請先咨詢衣柜開發部的相關人員。（公司建議轉角柜不做趟門或是平開門）

請看示意圖：

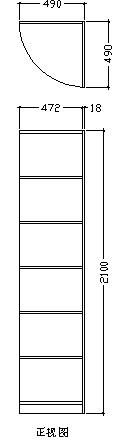

4、圓弧柜的結構知識

1）圓弧柜是一個獨立的柜子，不能與鄰柜共用側板，如果是490*490mm的柜子。側板是490mm，那背板就是472mm。

2）圓弧柜的腳線是一個整體，70mm（H）。

請看示意圖：

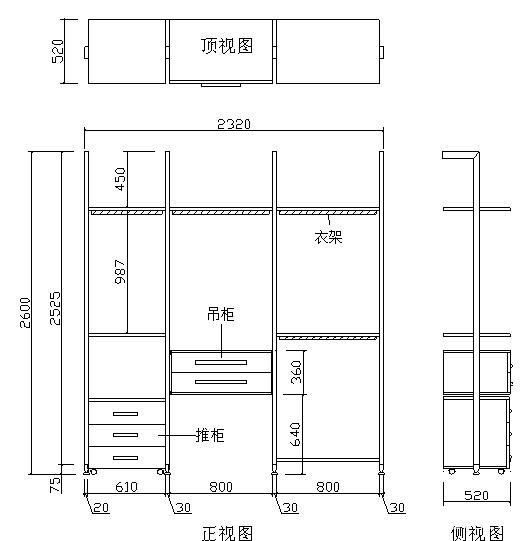

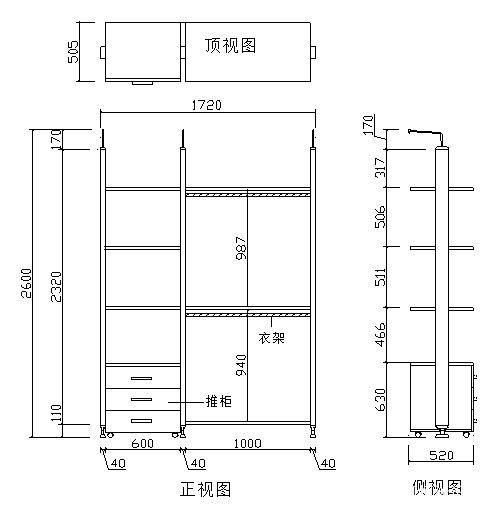

5、YL680框架柜結構知識

1）框架柜是由立柱、彎管、腳座、層板連接件、層板、推柜、掛衣桿組合而成的。

2）層板厚度為25mm，寬度為6（標準遞增為100mm）。

3）推柜放置在框架衣柜的下方，裝有滑輪，可以任意移動。推柜的頂板為25mm，為了方便拉進（出）推柜的尺寸一般比層板尺寸小10mm，高度根據抽屜的個數來發生變化。（正常為800*520*630（H）三抽）

請看示意圖：

6、YL380框架柜結構知識

1）框架柜是由立柱、彎管、腳座、層板連接件、層板、推柜、掛衣桿、玻璃層板托、玻璃層板組合而成的。

2）層板厚度為25mm，寬度為500-1000mm（標準遞增為100mm）。

3）推柜放置在框架衣柜的下方，裝有滑輪，可以任意移動。推柜的頂板為25mm，為了方便拉進（出）推柜的尺寸一般比層板尺寸小10mm，高度根據抽屜的個數來發生變化。（正常為800*505*630（H）三抽）

請看示意圖：

7、豪華書柜結構知識

1）豪華書柜由白橡+黑漆抽屜組成，腳線40mm高，側板深度380mm，只有黑漆的抽屜柜有背板，其它沒有背板。背板包槽15mm，槽寬6*6mm深。

2）如要看圖例請看設計標準圖紙。

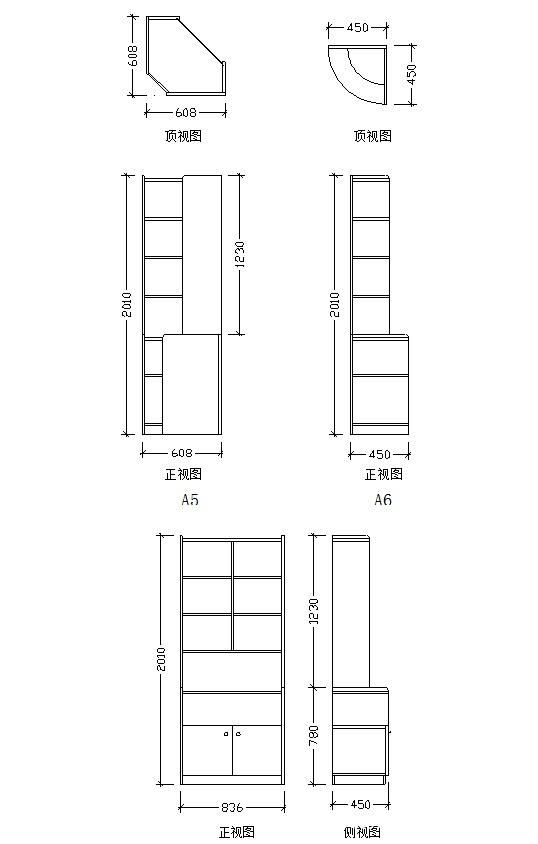

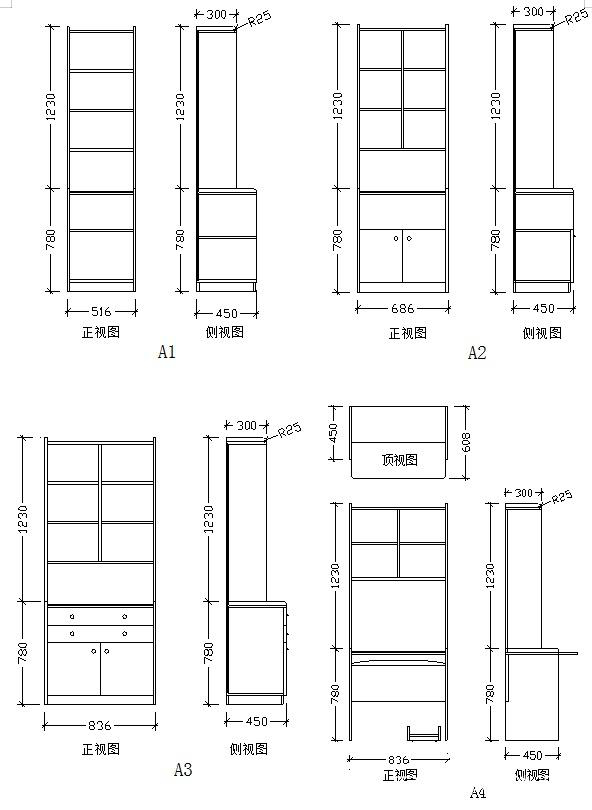

8、轉角書柜結構知識

1）轉角書柜由七個單獨的書柜組成，腳線為70mm（H），下面?zhèn)劝迳疃?50mm，上面?zhèn)劝迳疃?00mm，板件厚度都為18mm。背板包槽15mm，槽寬6*6mm深。

2）請看轉角書柜結構圖紙：
